應用方案—穿越式紅外熱成像對建筑物進行缺陷檢測

許多建筑物遭受圍護結構中的缺陷的困擾，例如缺少隔熱，熱橋，裂縫和濕氣問題。紅外熱成像技術是一種可以幫助識別此類缺陷的技術。但是，評估建筑物圍護結構有不同的方法。穿越式紅外熱成像是一種新興的方法，是使用車載熱像儀來測量，因此就像汽車駛過，被稱為穿越式，可用于捕獲外部建筑物標高的單個熱圖像。與傳統的步行式紅外熱成像技術相比，它執行起來效率更高，成本更低。

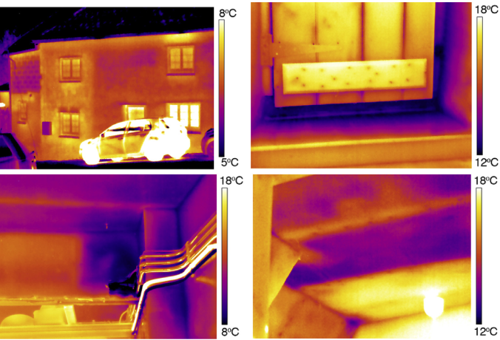

圖為傳統的紅外熱像圖

本研究定性比較了穿越式熱成像和步行式熱成像兩種成像方法，檢查了英格蘭西南部的122套住宅。結果表明，使用穿越式紅外熱成像技術檢測到的缺陷要多得多，內部檢查產生的缺陷數量最多。而傳統的步行式熱成像僅觀察到電導率和通風熱損失。

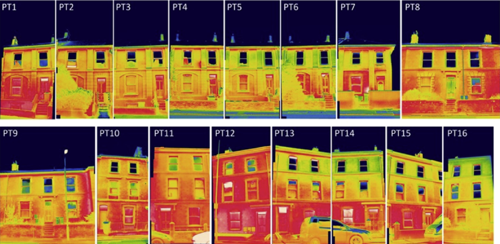

圖為穿越式紅外熱像圖

除了對建筑熱成像技術的眾所周知的限制外，還發現了一些其他限制。這些包括未知的占用行為，包括單高程分析，固定視角，高程方向變化，空間分辨率降低以及從一個住所到另一個住所的短暫氣候條件變化。

在此基礎上，如果建筑物的缺陷是調查的主要目標，則應選擇穿越式熱成像技術。盡管本研究的是定性分析而不是定量分析，表面溫度讀數將受到所確定的局限性的影響，因此也不可能基于來自單個標高的信息對是否存在缺陷或總導熱率做出概括性的陳述。

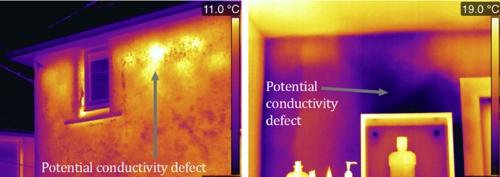

圖為潛在的電導率缺陷

本文的研究構成了對新的熱成像方法學的大規模研究的一部分，以改進建筑物中的缺陷檢測。

參考資料：

Matthew Fox, Steve Goodhew, Pieter De Wilde, et al. Building defect detection: External versus internal thermography [J]. Building and Environment, 105:317-331, 2016.
