紅外熱像儀在光伏電站中的解決方案

光伏電站是指一種充分利用太陽能，并采用晶硅板和逆變器等材料與電網相連進行電力輸送的光伏發電系統。光伏發電產品主要用于三大方面：一是為無電場合提供電源；二是太陽能日用電子產品，如各類太陽能充電器、太陽能路燈和太陽能草地各種燈具等；三是并網發電。

光伏電站的高壓設備相對來說比較分散，而且在大型的光伏電站中高壓設備的距離較遠，容易出現油溫過高、接線端子發熱、斷路器的保險絲燒斷等問題，給人工檢測帶來了很大的困難。

解決方案為紅外熱像儀搭載無人機進行航拍，熱像儀通過探測物體本身發出的紅外線，對景物溫度分布進行成像，提供了比可見光相機更多的信息。確定無人機飛行的位置和方向，以及要檢測的范圍，將搭載紅外熱像儀的無人機設置成平穩飛行狀態，通過定航軌跡對光伏板進行多角度拍攝，通過熱信號的生成來確定太陽能電池板的受損情況，實現在高空對光伏組件熱斑效應問題進行檢測。以下為具體實施方式：

1、設置檢測范圍：先通過手動控制無人機，根據要檢測電站的具體情況確定無人機在檢測時要飛行的范圍、每次改變飛行方向的GPS定位位置。

2、路徑規劃：將第一步所得的數據輸入無人機導航系統的控制軟件中。

3、自動拍攝：無人機對光伏組件進行自動檢測，是由高精度的紅外熱像儀通過光伏面板溫度差來檢測面板是否存在隱患，在巡檢過程中定點自動拍攝照片。

4、圖像分析和標記異常區域：將無人機拍攝的圖像或照片用電腦軟件進行分析，對有異常組件的位置進行圖像標記。

5、生成報告和故障處理：對分析后的數據生成具體的報告，得出報告后，再去人工檢測異常位置的組件，并對異常位置的組件進行處理與解決。

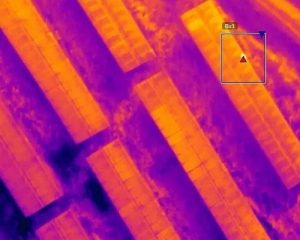

紅外熱像儀在光伏電站中的解決方案

拍攝時需注意以下幾點：

1、要避免太陽或強輔助光源的反射，拍攝時應將組件在正常的太陽光或輔助光源下工作，或將組件在上述光源的照射下短路，否則熱斑不會出現。

2、要選擇熱敏度較高的紅外裝備，并且設備的鏡頭面軸線需與所要拍攝的目標垂直，焦距要盡量對準。

3、設置溫感時，可先使用自動模式測量的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍。

4、因搭載了高分辨率的可見光相機和紅外熱像儀，所以在實際的運行中會有電池不夠用，續航短的情況。

通過無人機搭載紅外熱成像設備對光伏電站進行熱斑檢維工作，不僅極大節約了人力物力成本，還讓檢測工作更加精細化，從而提高了工作效率。

參考資料：

代卓岐. 紅外熱像儀搭載無人機在光伏電站中的應用[J]. 建筑工程與設計. 2018.
